Documentación Técnica: Instrumentación Rosemount™

1. Sensor de Caudal Magnético Rosemount™ 8705

Sensores bridados diseñados para desempeño confiable en aplicaciones exigentes.

• Construcción: Totalmente soldada, sello hermético contra humedad y contaminantes.
• Mantenibilidad: Bloque de terminales extraíble y reemplazable (reparación en campo sin reemplazar el medidor).
• Seguridad: Compartimentos de contención secundaria en electrodos.
• Diseño: Sin obstrucciones ni piezas móviles.
• Opcional: Protector de revestimiento contra daño por instalación/desgaste.

Precisión	0,15% (reducción 13:1); 0,25% (reducción 40:1).
Tamaños de línea	0,5-36 in (15-900 mm).
Materiales revestimiento	PEX, teflón, ETFE, PFA, poliuretano, neopreno, goma natural Linatex.
Materiales electrodo	Acero intelectual 316L, aleación de níquel, platino, tantalo, titanio.
Categorías brida	ASME B16.5 (150-2500), DIN PN 10-40, AS 2129, AWWA C207.
Protección inmersión	IP68 (recomendada con prensaestopas selladas).
Compatibilidad	Serie 8700. Transmisores obsoletos: 8712D, 8712C, 8732C, 8742C.

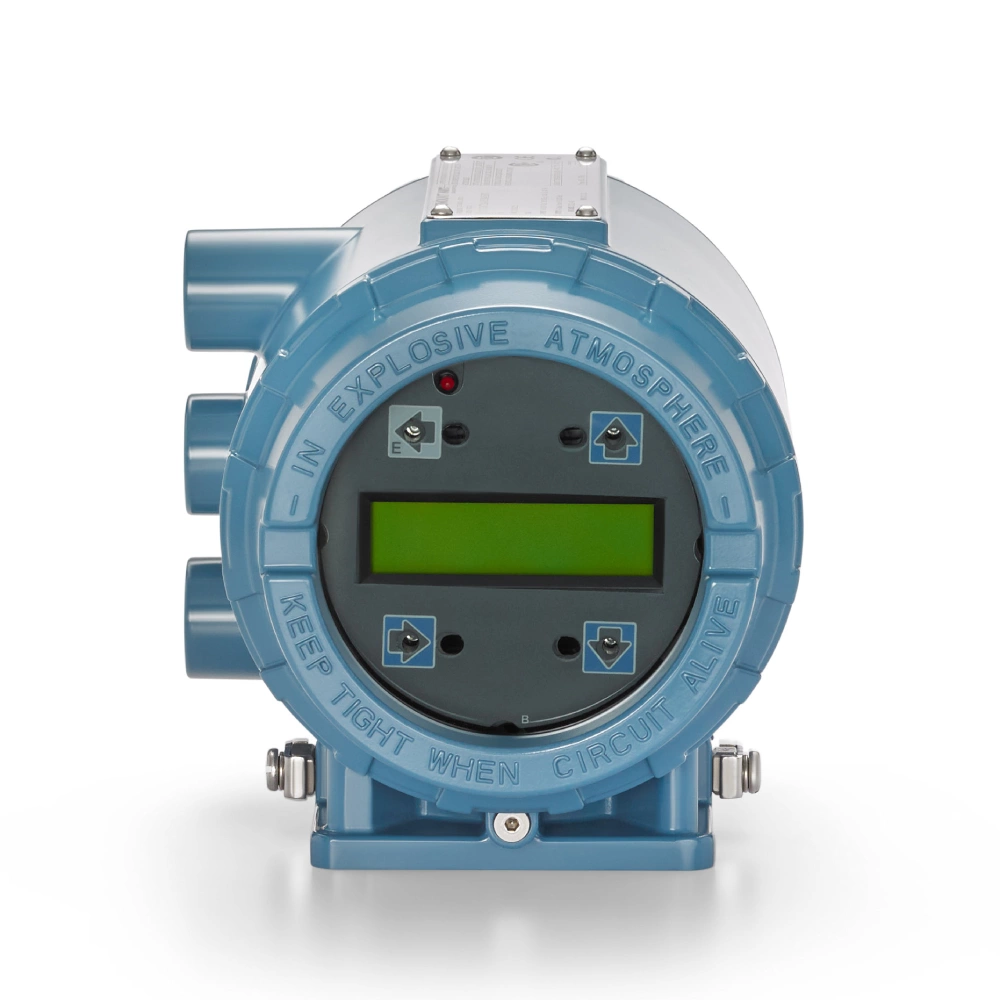

2. Transmisor Rosemount™ 8732E

Transmisor de montaje en campo con carcasa de doble compartimento.

• Smart Meter Verification: Monitorización continua sin detener el proceso.
• Procesamiento: Digital avanzado para aplicaciones ruidosas (frecuencia de bobina seleccionable).
• Diagnósticos: Detección de tubería vacía, fallas de cableado y conexión a tierra.
• Configuración: Interruptores ópticos (sin quitar la cubierta en entornos peligrosos).

Compatibilidad sensor	Rosemount 8705, 8711, 8721. Compatible con sensores AC/DC de otros fabricantes.
Corriente bobina	500 mA.
Rango caudal	0,04 a 39 ft/s (0,01 a 12 m/s). Ajustable –39 a 39 ft/s.
Límites conductividad	≥ 5 microSiemens/cm (5 micromhos/cm).
Alimentación	90 - 250VAC (50/60Hz) o 12 - 42VDC.
Corriente de arranque	AC: Máx 35.7A (< 5ms); DC: Máx 42A (< 5ms).
